1. Cấu tạo hệ thống điện mặt trời gồm những gì?
Cấu tạo hệ thống điện mặt trời bao gồm nhiều thiết bị phối hợp với nhau để chuyển đổi ánh sáng mặt trời thành điện năng phục vụ sinh hoạt và sản xuất. Các thành phần cơ bản thường có tấm pin năng lượng mặt trời, inverter (bộ biến tần), hệ thống khung giá đỡ, dây dẫn điện, tủ điện bảo vệ và thiết bị giám sát. Đối với hệ thống có lưu trữ, pin lưu trữ điện cũng là một thành phần quan trọng.
Hiện nay, điện mặt trời được ứng dụng rộng rãi tại nhà ở, nhà xưởng, văn phòng, cửa hàng, trang trại và nhiều công trình thương mại. Việc hiểu rõ cấu tạo hệ thống điện mặt trời giúp chủ đầu tư lựa chọn đúng thiết bị, dự toán chi phí hợp lý và đánh giá hiệu quả đầu tư trước khi lắp đặt.
Tuy nhiên, không phải hệ thống nào cũng có cấu hình giống nhau. Tùy vào nhu cầu sử dụng điện ban ngày, yêu cầu dự phòng khi mất điện, diện tích mái và ngân sách, hệ thống có thể được thiết kế theo dạng hòa lưới, hybrid hoặc độc lập.
Vậy từng bộ phận có chức năng gì? Điện được tạo ra và truyền đến các thiết bị sử dụng như thế nào? Hãy cùng Quyết Thắng Solar tìm hiểu chi tiết dưới đây.

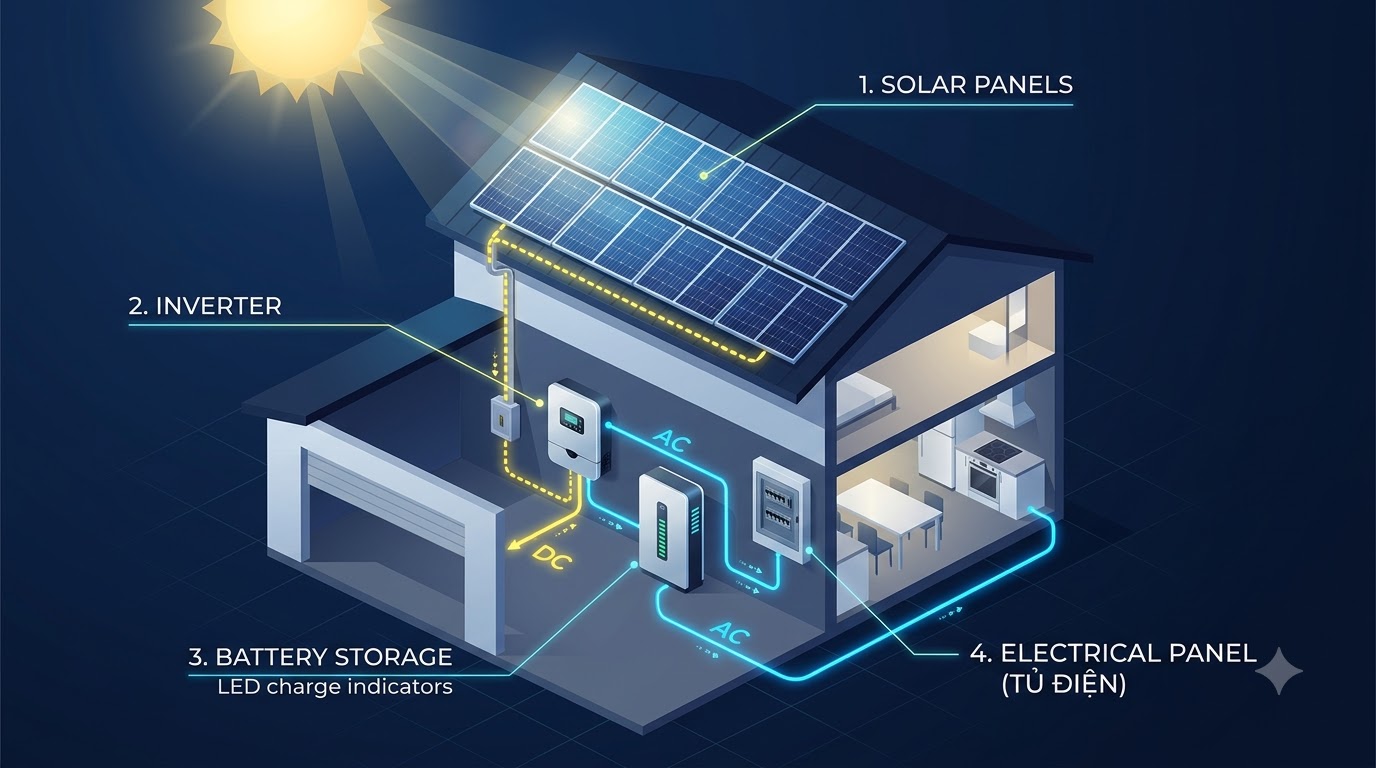

2. Sơ đồ cấu tạo hệ thống điện mặt trời
Để dễ hình dung, có thể chia cấu tạo hệ thống điện mặt trời thành ba nhóm chính: nhóm tạo ra điện, nhóm chuyển đổi và điều phối điện, nhóm bảo vệ và hỗ trợ vận hành.
2.1. Sơ đồ hệ thống cấu tạo hệ thống điện mặt hòa lưới
Hệ thống hòa lưới phù hợp với những công trình sử dụng điện chủ yếu vào ban ngày và muốn giảm lượng điện phải mua từ lưới điện.
Sơ đồ nguyên lý cơ bản:
Ánh sáng mặt trời → Tấm pin năng lượng mặt trời → Inverter hòa lưới → Tủ điện và tải tiêu thụ.
Điện lưới sẽ bổ sung khi điện mặt trời không đủ đáp ứng nhu cầu sử dụng. Với hệ thống được thiết kế theo phương án bám tải, thiết bị đo lường và điều khiển có thể hỗ trợ giới hạn lượng điện phát ngược lên lưới theo cấu hình và yêu cầu áp dụng.
2.2. Sơ đồ hệ thống Cấu tạo hệ thống điện mặt trời hybrid có lưu trữ
Hệ thống hybrid kết hợp sản xuất điện mặt trời, sử dụng điện trực tiếp và lưu trữ năng lượng trong pin.
Sơ đồ nguyên lý cơ bản:
Tấm pin năng lượng mặt trời → Inverter hybrid ↔ Pin lưu trữ.
Từ inverter hybrid, điện được phân phối đến tải tiêu thụ và kết nối với lưới điện theo thiết kế.
Khi có nắng, hệ thống ưu tiên khai thác nguồn điện mặt trời theo cấu hình vận hành. Điện dư có thể được dùng để sạc pin lưu trữ nếu điều kiện cho phép. Khi thiếu nắng hoặc vào buổi tối, hệ thống có thể sử dụng điện từ pin lưu trữ hoặc điện lưới.
Khả năng cấp điện khi mất điện phụ thuộc vào inverter, dung lượng pin, mạch điện dự phòng và cách đấu nối tải. Không phải mọi hệ thống hybrid đều tự động cấp điện cho toàn bộ công trình khi lưới điện bị ngắt.
3. Các bộ phận chính trong cấu tạo hệ thống điện mặt trời
3.1. Tấm pin năng lượng mặt trời
Tấm pin năng lượng mặt trời là bộ phận trực tiếp tiếp nhận ánh sáng và chuyển đổi năng lượng ánh sáng thành điện năng nhờ hiệu ứng quang điện.
Đây là một trong những thành phần quan trọng nhất trong cấu tạo hệ thống điện mặt trời vì sản lượng điện tạo ra phụ thuộc đáng kể vào công suất tấm pin, cường độ bức xạ, hướng lắp đặt, nhiệt độ và mức độ che bóng.
Tấm pin năng lượng mặt trời có chức năng gì?
- Thu nhận ánh sáng mặt trời để tạo ra dòng điện một chiều DC.
- Cung cấp nguồn điện đầu vào cho inverter.
- Tạo thành dàn pin với công suất được tính toán theo nhu cầu sử dụng.
- Hỗ trợ khai thác nguồn năng lượng tái tạo tại công trình.
Tấm pin mặt trời gồm những bộ phận nào?
Một module quang điện thông dụng thường bao gồm các tế bào quang điện, kính bảo vệ, lớp vật liệu đóng gói, lớp nền hoặc kính phía sau tùy công nghệ, khung nhôm, hộp đấu nối và dây dẫn có đầu kết nối chuyên dụng.
Các tế bào quang điện thường được chế tạo từ vật liệu bán dẫn như silicon. Khi tiếp nhận ánh sáng, chúng tạo ra dòng điện một chiều.
Trên thị trường có nhiều dòng pin với công nghệ và công suất khác nhau. Khi lựa chọn, chủ đầu tư nên quan tâm đến công suất danh định, hiệu suất module, hệ số nhiệt độ, thông số điện áp và dòng điện, chứng nhận chất lượng, điều kiện bảo hành và nguồn gốc thiết bị.
Cần lưu ý gì khi chọn tấm pin?
Không nên chỉ so sánh giá bán hoặc công suất ghi trên nhãn. Tấm pin cần phù hợp với diện tích mái, điều kiện môi trường, inverter và phương án đấu nối. Nếu mái có nhiều hướng hoặc bị che bóng, đơn vị thiết kế cần đánh giá kỹ để hạn chế tổn thất sản lượng.
3.2. Inverter điện mặt trời – Bộ biến tần
Inverter là thiết bị chuyển đổi và điều phối điện năng trong hệ thống. Tấm pin tạo ra dòng điện một chiều DC, trong khi phần lớn thiết bị điện thông dụng sử dụng dòng điện xoay chiều AC. Inverter thực hiện quá trình chuyển đổi này để điện mặt trời có thể phục vụ tải tiêu thụ.
Ngoài chuyển đổi điện, nhiều inverter còn có chức năng theo dõi điểm công suất cực đại MPPT, giám sát hoạt động, ghi nhận lỗi và quản lý nguồn điện theo cấu hình thiết bị.
Vai trò của inverter trong cấu tạo hệ thống điện mặt trời:
- Chuyển đổi điện DC từ dàn pin thành điện AC.
- Tối ưu việc khai thác công suất của dàn pin trong giới hạn vận hành.
- Đồng bộ với lưới điện đối với hệ thống hòa lưới phù hợp.
- Điều phối quá trình sạc và xả pin đối với hệ hybrid.
- Theo dõi sản lượng điện và cảnh báo lỗi trên các hệ thống có hỗ trợ.
Các loại inverter phổ biến
Inverter hòa lưới (On-grid): Chuyển điện từ tấm pin thành điện AC để cấp cho tải và vận hành song song với lưới điện. Hệ thống hòa lưới thông thường sẽ ngừng cấp điện khi lưới mất điện do cơ chế bảo vệ chống phát điện ngược vào lưới đang mất điện.
Inverter hybrid: Kết hợp nguồn điện mặt trời, pin lưu trữ và lưới điện theo cấu hình thiết kế. Đây là lựa chọn đáng cân nhắc khi công trình cần sử dụng điện lưu trữ hoặc có nhu cầu dự phòng cho các tải quan trọng.
Inverter độc lập (Off-grid): Vận hành trong hệ thống không phụ thuộc trực tiếp vào lưới điện. Cấu hình này thường cần pin lưu trữ và phương án quản lý nguồn điện phù hợp với nhu cầu sử dụng.
Việc lựa chọn inverter cần dựa trên tổng công suất dàn pin, điện áp và dòng điện đầu vào, số kênh MPPT, khả năng mở rộng, yêu cầu lưu trữ và điều kiện đấu nối thực tế.

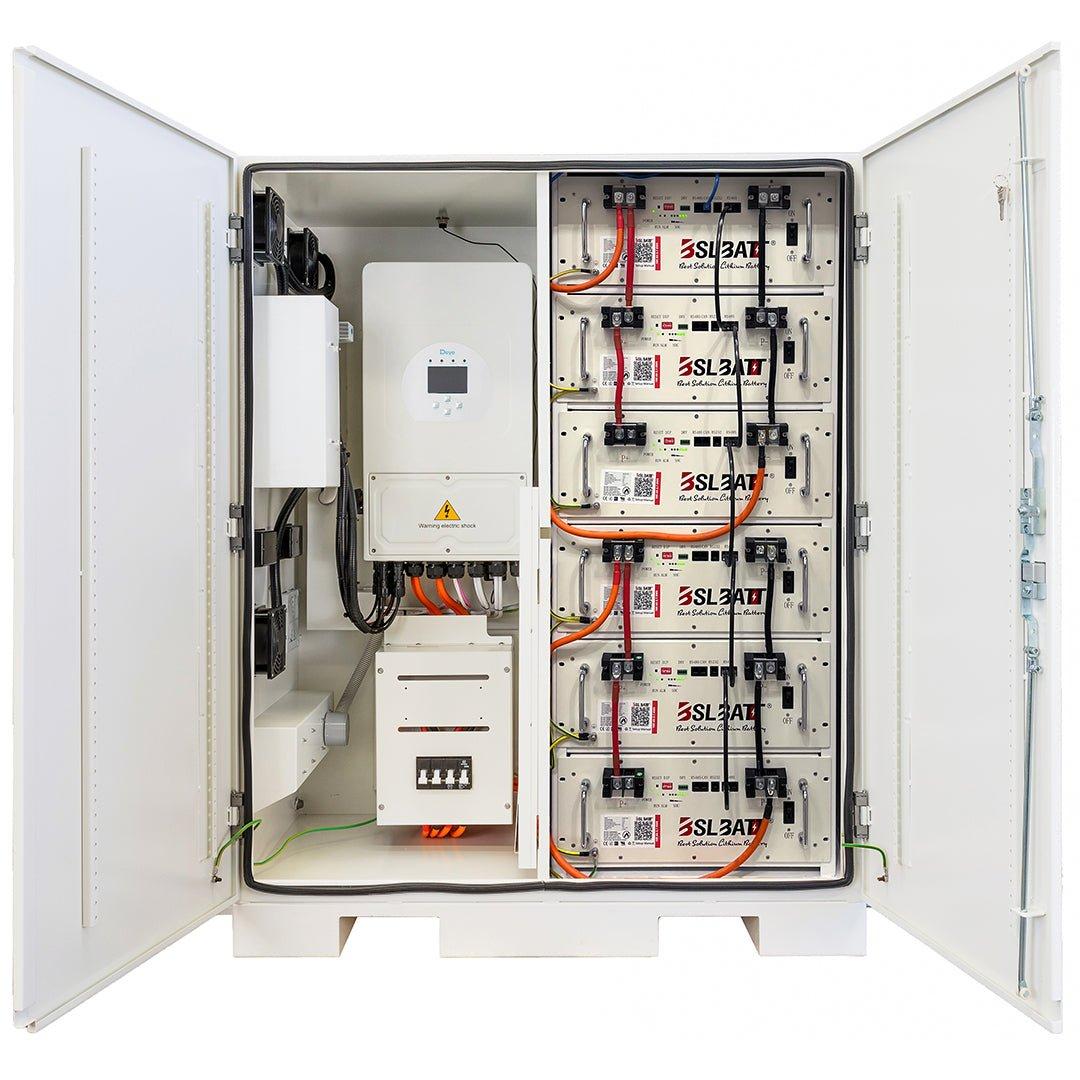

3.3. Pin lưu trữ điện mặt trời
Pin lưu trữ là thành phần dùng để tích trữ điện năng, cho phép khai thác một phần điện mặt trời vào thời điểm không có đủ ánh nắng.
Đây là thiết bị thường xuất hiện trong hệ thống hybrid hoặc hệ thống độc lập. Hệ hòa lưới thông thường không bắt buộc phải có pin lưu trữ.
Chức năng của pin lưu trữ:
- Tích trữ phần điện năng dư trong thời gian có nắng.
- Cung cấp điện vào buổi tối hoặc khi sản lượng mặt trời giảm, theo cấu hình vận hành.
- Hỗ trợ cấp điện dự phòng cho những tải được thiết kế phù hợp khi mất điện.
- Tăng khả năng chủ động sử dụng điện tại công trình.
Khi tìm hiểu cấu tạo hệ thống điện mặt trời có lưu trữ, chủ đầu tư cần phân biệt dung lượng pin và công suất xả. Dung lượng thường được tính bằng kWh, cho biết lượng năng lượng có thể lưu trữ; công suất xả tính bằng kW thể hiện khả năng cấp điện tại một thời điểm.
Ví dụ, pin có dung lượng danh định 10 kWh không đồng nghĩa với việc có thể cấp toàn bộ công suất điện của công trình trong thời gian dài. Năng lượng sử dụng thực tế còn phụ thuộc vào giới hạn xả, hiệu suất chuyển đổi, trạng thái sạc và mức tiêu thụ của các thiết bị.
Ngoài ra, cần kiểm tra khả năng tương thích giữa pin lưu trữ và inverter, hệ thống quản lý pin BMS, điều kiện lắp đặt, yêu cầu thông gió hoặc kiểm soát nhiệt độ theo hướng dẫn của nhà sản xuất và chính sách bảo hành.
3.4. Hệ thống khung giá đỡ tấm pin
Khung giá đỡ là bộ phận cơ khí giúp cố định các tấm pin trên mái tôn, mái bê tông hoặc kết cấu chuyên dụng.
Dù không trực tiếp tạo ra điện, khung giá đỡ ảnh hưởng đến độ ổn định, khả năng chịu tải và độ bền của toàn bộ hệ thống điện mặt trời.
Một hệ thống khung giá đỡ thường có thanh rail, kẹp giữa, kẹp biên, bulông, phụ kiện liên kết và các chi tiết phù hợp với loại mái.
Khi thiết kế và thi công, cần xem xét:
- Khả năng chịu tải của mái và kết cấu hiện hữu.
- Tải trọng gió, điều kiện thời tiết và vị trí công trình.
- Vật liệu, khả năng chống ăn mòn và chất lượng liên kết.
- Phương án chống thấm tại các vị trí can thiệp vào mái.
- Khoảng cách lắp đặt, lối đi bảo trì và khả năng tiếp cận thiết bị.
Đối với nhà xưởng, việc khảo sát kết cấu mái trước khi thi công đặc biệt quan trọng. Không nên lắp đặt chỉ dựa trên diện tích trống mà bỏ qua khả năng chịu lực và tình trạng thực tế của công trình.

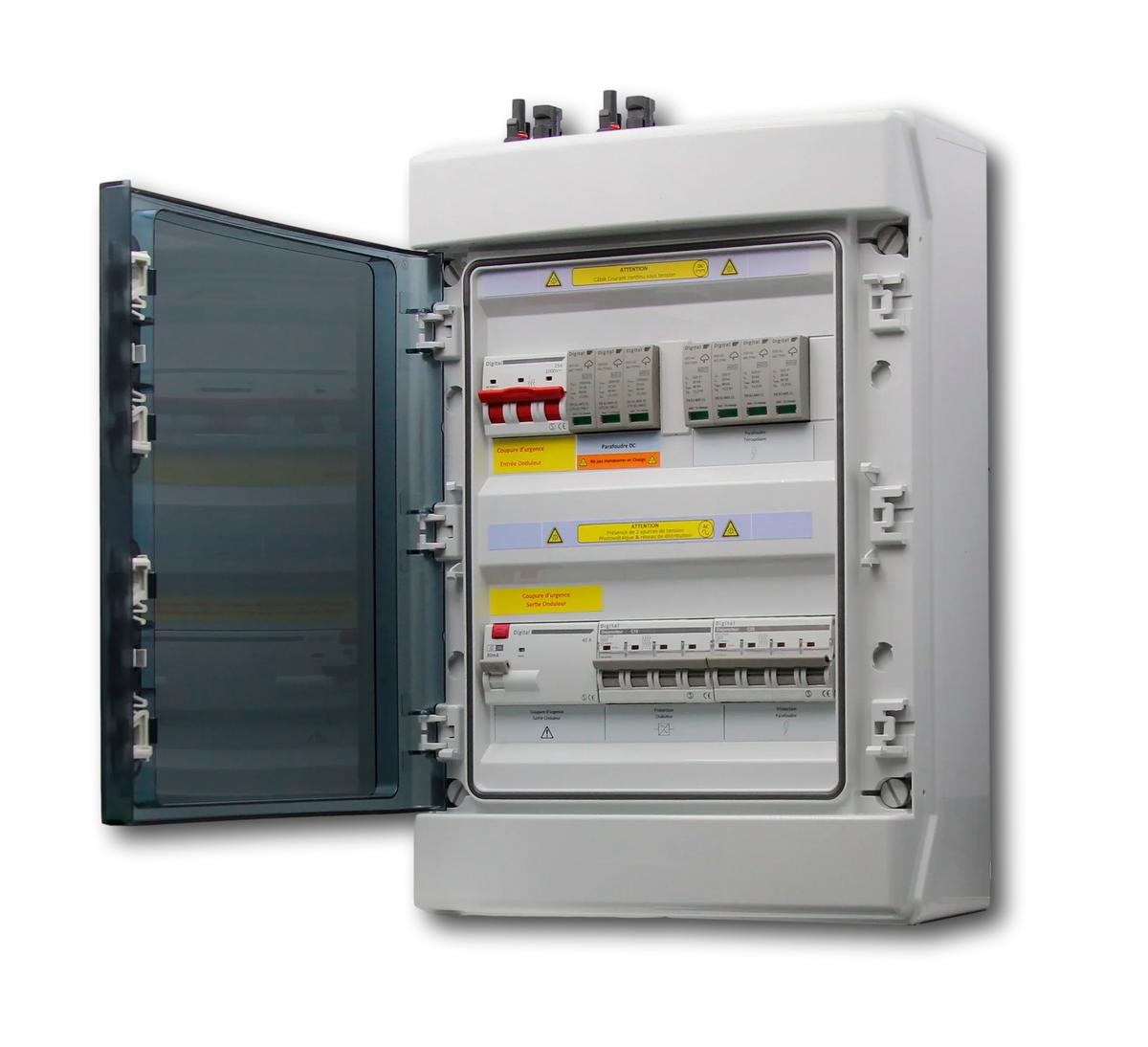

3.5. Tủ điện và thiết bị bảo vệ
Tủ điện và các thiết bị bảo vệ đóng vai trò kiểm soát, cô lập nguồn điện và hỗ trợ hạn chế rủi ro khi xảy ra sự cố.
Tùy theo thiết kế, hệ thống có thể sử dụng các thiết bị như aptomat DC, aptomat AC, cầu chì, thiết bị chống sét lan truyền, thiết bị ngắt mạch, đầu nối và các thiết bị giám sát cần thiết.
Vì sao cần thiết bị bảo vệ?
Điện mặt trời có cả phần mạch DC từ dàn pin và phần mạch AC kết nối với tải hoặc lưới điện. Nếu thiết kế và thi công không đúng, hệ thống có thể gặp nguy cơ quá dòng, ngắn mạch, quá áp, hư hỏng thiết bị hoặc phát sinh nguy cơ cháy điện.
Thiết bị bảo vệ cần được lựa chọn theo thông số hệ thống, hướng dẫn của nhà sản xuất và các tiêu chuẩn, quy định kỹ thuật có liên quan.
Đặc biệt, không nên coi việc lắp một aptomat thông thường là đủ để bảo đảm an toàn. Phương án bảo vệ phải được tính toán đồng bộ cho toàn hệ thống.
3.6. Dây dẫn điện và đầu nối chuyên dụng
Dây dẫn kết nối các tấm pin, inverter, pin lưu trữ, tủ điện và tải tiêu thụ. Tùy vị trí, hệ thống có thể sử dụng dây DC chuyên dụng cho điện mặt trời và dây AC phù hợp với điều kiện lắp đặt.
Đầu nối cần tương thích về chủng loại, kích thước và thông số điện. Việc ghép các đầu nối khác loại hoặc không tương thích có thể làm tăng điện trở tiếp xúc và gây phát nhiệt.
Khi lựa chọn dây dẫn, cần tính đến dòng điện, chiều dài tuyến dây, độ sụt áp, nhiệt độ môi trường, khả năng chống tia UV và phương pháp đi dây.
Dây phải được bố trí gọn gàng, cố định chắc chắn, tránh cạnh sắc, nước đọng và những vị trí có nguy cơ bị va đập hoặc hư hỏng cơ học.
3.7. Hệ thống tiếp địa và chống sét
Tiếp địa và chống sét là những hạng mục quan trọng trong thiết kế an toàn điện mặt trời.
Tùy điều kiện công trình, phương án kỹ thuật có thể bao gồm liên kết đẳng thế cho các bộ phận kim loại, tiếp địa thiết bị và các thiết bị bảo vệ chống sét lan truyền phù hợp.
Mục tiêu là giảm nguy cơ điện giật, hạn chế tác động của quá áp và hỗ trợ bảo vệ thiết bị khi xảy ra sự cố điện hoặc ảnh hưởng từ sét.
Giải pháp cụ thể cần được thiết kế theo điều kiện thực tế, đặc điểm hệ thống điện và quy định kỹ thuật áp dụng. Không nên tự ý đấu nối dây tiếp địa hoặc thay đổi thiết bị bảo vệ khi chưa có chuyên môn.
3.8. Công tơ, cảm biến và hệ thống giám sát
Nhiều hệ thống điện mặt trời hiện nay được tích hợp thiết bị đo lường và giám sát để chủ đầu tư theo dõi tình trạng vận hành.
Các thiết bị có thể bao gồm công tơ đo điện, cảm biến dòng điện CT, bộ truyền dữ liệu và phần mềm giám sát trên điện thoại hoặc máy tính.
Tùy cấu hình, người dùng có thể theo dõi:
- Sản lượng điện mặt trời tạo ra.
- Lượng điện đang được công trình sử dụng.
- Điện năng nạp vào hoặc lấy ra từ pin lưu trữ.
- Lượng điện nhận từ lưới và một số thông số vận hành khác.
- Cảnh báo lỗi hoặc trạng thái thiết bị.
Đối với doanh nghiệp, dữ liệu giám sát có giá trị trong việc đánh giá hiệu quả khai thác, phát hiện bất thường và lập kế hoạch bảo trì.
4. Nguyên lý hoạt động của hệ thống điện mặt trời
Sau khi hiểu các bộ phận, chúng ta có thể hình dung cách cấu tạo hệ thống điện mặt trời phối hợp trong quá trình tạo ra và sử dụng điện.
Bước 1: Tấm pin tiếp nhận ánh sáng mặt trời
Khi ánh sáng chiếu lên bề mặt tấm pin, các tế bào quang điện chuyển đổi năng lượng ánh sáng thành dòng điện một chiều DC.
Sản lượng điện thực tế thay đổi theo cường độ bức xạ, nhiệt độ, hướng và góc nghiêng của tấm pin, tình trạng che bóng cũng như điều kiện vận hành.
Bước 2: Inverter chuyển đổi điện năng
Dòng điện DC từ dàn pin được đưa đến inverter. Thiết bị chuyển đổi điện DC thành điện AC phù hợp với tải tiêu thụ hoặc yêu cầu kết nối của hệ thống.
Ở công trình có nhiều chuỗi pin, cách đấu nối cần bảo đảm các thông số điện nằm trong giới hạn cho phép của inverter.
Bước 3: Điện mặt trời được ưu tiên sử dụng
Khi công trình đang hoạt động, điện mặt trời có thể cấp cho các thiết bị tiêu thụ như hệ thống chiếu sáng, điều hòa, máy móc và dây chuyền sản xuất.
Nếu công suất điện mặt trời thấp hơn nhu cầu, phần thiếu có thể được bổ sung từ điện lưới đối với hệ thống có kết nối lưới và được thiết kế phù hợp.
Bước 4: Điện dư được xử lý theo cấu hình
Nếu sản lượng điện mặt trời lớn hơn nhu cầu sử dụng tại thời điểm đó, lượng điện dư sẽ được xử lý tùy theo loại hệ thống.
- Với hệ hòa lưới bám tải, thiết bị điều khiển có thể giới hạn công suất phát theo cấu hình.
- Với hệ hybrid, điện dư có thể được dùng để sạc pin nếu pin còn khả năng tiếp nhận.
- Việc phát điện lên lưới, nếu có, phải phù hợp với cơ chế và điều kiện đấu nối áp dụng.
Bước 5: Pin lưu trữ cấp điện khi cần thiết
Đối với hệ thống có lưu trữ, pin có thể cung cấp năng lượng khi sản lượng mặt trời không đủ hoặc vào buổi tối.
Trong trường hợp mất điện lưới, chỉ các tải được hỗ trợ bởi cấu hình dự phòng mới có thể tiếp tục hoạt động. Công suất và thời gian cấp điện phụ thuộc vào thiết kế hệ thống, dung lượng pin và mức tiêu thụ thực tế.
5. Các loại hệ thống điện mặt trời phổ biến hiện nay
Mỗi loại hệ thống có cấu tạo và mục tiêu sử dụng khác nhau. Lựa chọn phù hợp sẽ giúp chủ đầu tư tránh chi phí không cần thiết.
5.1. Hệ thống điện mặt trời hòa lưới
Hệ thống hòa lưới thường bao gồm tấm pin, inverter hòa lưới, khung giá đỡ, dây dẫn, tủ điện và các thiết bị bảo vệ cần thiết.
Ưu điểm là cấu hình tương đối đơn giản và không cần pin lưu trữ trong phương án thông thường. Giải pháp này phù hợp với nhà ở hoặc doanh nghiệp có nhu cầu sử dụng điện đáng kể vào ban ngày.
Tuy nhiên, hệ hòa lưới thông thường không cung cấp điện khi lưới bị mất. Nếu công trình cần nguồn điện dự phòng, chủ đầu tư nên xem xét một phương án phù hợp hơn.
5.2. Hệ thống điện mặt trời hybrid
Hệ thống hybrid kết hợp điện mặt trời, inverter hybrid, pin lưu trữ và các thiết bị bảo vệ.
Ưu điểm là có thể lưu trữ phần điện dư để sử dụng vào thời điểm khác và hỗ trợ cấp điện dự phòng cho tải được thiết kế riêng.
Đổi lại, chi phí đầu tư ban đầu thường cao hơn hệ hòa lưới không lưu trữ. Chủ đầu tư cần cân nhắc nhu cầu dự phòng, thời gian sử dụng điện ngoài giờ nắng, công suất tải thiết yếu và ngân sách.
5.3. Hệ thống điện mặt trời độc lập
Hệ thống độc lập thường gồm dàn pin, thiết bị điều khiển sạc hoặc inverter tích hợp chức năng quản lý sạc, pin lưu trữ, inverter cấp tải và các thiết bị bảo vệ.
Giải pháp này phù hợp với một số khu vực chưa có lưới điện hoặc công trình cần vận hành độc lập. Việc thiết kế phải tính đến cả những ngày ít nắng, công suất tải và lượng năng lượng dự trữ.
6. Cách lựa chọn cấu tạo hệ thống điện mặt trời phù hợp
Lựa chọn cấu hình không nên chỉ dựa trên giá thiết bị hoặc công suất lớn nhất có thể lắp. Một hệ thống hiệu quả cần đáp ứng nhu cầu sử dụng thực tế và phù hợp với điều kiện công trình.
6.1. Xác định nhu cầu sử dụng điện
Trước hết, chủ đầu tư nên tổng hợp hóa đơn điện và biểu đồ sử dụng điện theo thời gian nếu có.
Đối với doanh nghiệp, cần xác định máy móc nào hoạt động vào ban ngày, thời gian vận hành, công suất tải và khả năng thay đổi lịch sản xuất. Đây là cơ sở để tính toán công suất hệ thống và dự báo lượng điện mặt trời có thể tự sử dụng.
6.2. Khảo sát diện tích và kết cấu mái
Diện tích mái sử dụng được không chỉ là phần mái còn trống. Cần xem xét hướng mái, độ nghiêng, bóng che, lối đi, thiết bị hiện hữu và khả năng chịu lực.
Mái tôn, mái bê tông và mái nhà xưởng có thể cần những giải pháp khung đỡ khác nhau. Việc khảo sát giúp hạn chế phát sinh trong thi công và hỗ trợ thiết kế an toàn hơn.
6.3. Chọn công suất tấm pin và inverter đồng bộ
Tấm pin và inverter cần được tính toán như một hệ thống thống nhất. Những thông số như công suất DC, công suất AC, điện áp chuỗi, dòng điện đầu vào và số kênh MPPT đều ảnh hưởng đến khả năng vận hành.
Nếu thiết kế không phù hợp, hệ thống có thể không khai thác hết tiềm năng của dàn pin hoặc không đáp ứng yêu cầu vận hành của công trình.
6.4. Xác định có cần pin lưu trữ hay không
Pin lưu trữ phù hợp khi chủ đầu tư có nhu cầu sử dụng điện ngoài giờ nắng, cần tăng khả năng chủ động về năng lượng hoặc muốn cấp điện dự phòng cho các tải quan trọng.
Nếu phần lớn điện được sử dụng vào ban ngày và không có nhu cầu dự phòng, hệ hòa lưới có thể là phương án đáng cân nhắc.
6.5. Tính toán hiệu quả đầu tư
Để đánh giá hiệu quả, cần xem xét tổng chi phí thiết bị, thi công, vận hành và bảo trì; sản lượng điện dự kiến; tỷ lệ tự sử dụng; giá điện thực tế và thời gian khai thác.
Không nên sử dụng một mức tiết kiệm hoặc thời gian hoàn vốn cố định cho mọi công trình. Kết quả phụ thuộc vào cấu hình hệ thống, điều kiện bức xạ, lịch sử dụng điện, chi phí đầu tư và các yếu tố liên quan.
6.6. Lựa chọn đơn vị tư vấn và thi công
Một đơn vị chuyên môn cần hỗ trợ khảo sát, thiết kế, lựa chọn thiết bị, thi công, kiểm tra vận hành và hướng dẫn sử dụng.
Chủ đầu tư nên yêu cầu hồ sơ cấu hình thiết bị, sơ đồ đấu nối, điều kiện bảo hành, phạm vi bảo trì và thông tin liên hệ hỗ trợ kỹ thuật sau bàn giao.
7. Những lưu ý quan trọng về an toàn khi lắp đặt điện mặt trời
Bên cạnh hiệu quả đầu tư, an toàn điện và an toàn kết cấu phải được xem là yêu cầu bắt buộc.
Thứ nhất, sử dụng thiết bị phù hợp. Tấm pin, inverter, pin lưu trữ, dây dẫn và thiết bị bảo vệ cần có thông số phù hợp với thiết kế. Nguồn gốc, hồ sơ kỹ thuật và điều kiện bảo hành cần được kiểm tra rõ ràng.
Thứ hai, thi công đúng kỹ thuật. Đầu nối phải tương thích, dây dẫn được cố định chắc chắn và các thiết bị bảo vệ phải được bố trí đúng yêu cầu. Không nên tự ý thay đổi sơ đồ đấu nối sau khi nghiệm thu.
Thứ ba, chú trọng phòng cháy chữa cháy. Phương án thiết kế cần đánh giá nguy cơ sự cố điện, khả năng cô lập nguồn, vị trí đặt thiết bị và điều kiện tiếp cận để kiểm tra, bảo trì.
Thứ tư, kiểm tra hệ thống định kỳ. Cần theo dõi cảnh báo inverter, tình trạng dây dẫn, đầu nối, khung đỡ và các dấu hiệu bất thường. Sau mưa bão hoặc thời tiết cực đoan, việc kiểm tra cần được thực hiện an toàn bởi người có chuyên môn.
Thứ năm, không tự thao tác trên phần điện đang mang điện. Tấm pin có thể tiếp tục tạo ra điện khi có ánh sáng. Khi phát hiện dây hư hỏng, thiết bị phát nhiệt hoặc có mùi khét, cần giữ khoảng cách an toàn và liên hệ đơn vị kỹ thuật.
8. Quyết Thắng Solar – Tư vấn cấu tạo hệ thống điện mặt trời theo nhu cầu thực tế
Việc lựa chọn cấu tạo hệ thống điện mặt trời phù hợp giúp công trình khai thác nguồn năng lượng hiệu quả, kiểm soát chi phí đầu tư và chủ động hơn trong quá trình sử dụng điện.
Quyết Thắng Solar cung cấp dịch vụ tư vấn, thiết kế và lắp đặt hệ thống điện mặt trời cho nhà ở, doanh nghiệp và nhà xưởng, với các giải pháp hòa lưới, hòa lưới bám tải và hybrid có pin lưu trữ.
Tùy theo nhu cầu, phương án được xem xét dựa trên hóa đơn điện, thời gian sử dụng, diện tích mái, điều kiện kết cấu, mục tiêu tiết kiệm và yêu cầu dự phòng nguồn điện.
Các hạng mục tư vấn có thể bao gồm:
- Khảo sát hiện trạng công trình và nhu cầu sử dụng điện.
- Đề xuất công suất hệ thống phù hợp.
- Tư vấn lựa chọn tấm pin, inverter và pin lưu trữ.
- Thiết kế phương án đấu nối, bảo vệ và giám sát.
- Thi công, kiểm tra vận hành và hướng dẫn sử dụng.
- Hỗ trợ kỹ thuật theo phạm vi dịch vụ và chính sách đã thống nhất.
Thay vì lựa chọn hệ thống chỉ dựa trên giá rẻ hoặc công suất lớn, chủ đầu tư nên ưu tiên phương án phù hợp với nhu cầu thực tế, có hồ sơ thiết bị rõ ràng và kế hoạch hỗ trợ sau lắp đặt.
Tìm hiểu thêm tại website chính thức: https://quyetthangsolar.com/
Liên hệ Quyết Thắng Solar
- Hotline: 0866 657 558
- Website: https://quyetthangsolar.com/
Liên hệ để được tư vấn và khảo sát, từ đó xây dựng phương án điện mặt trời phù hợp với công trình của bạn.
9. Câu hỏi thường gặp về cấu tạo hệ thống điện mặt trời
9.1. Cấu tạo hệ thống điện mặt trời cơ bản gồm những gì?
Một hệ thống cơ bản thường gồm tấm pin năng lượng mặt trời, inverter, khung giá đỡ, dây dẫn, tủ điện và thiết bị bảo vệ. Tùy cấu hình, hệ thống có thể bổ sung pin lưu trữ, công tơ, cảm biến và bộ giám sát.
9.2. Hệ thống điện mặt trời có bắt buộc phải lắp pin lưu trữ không?
Không. Hệ thống hòa lưới thông thường có thể vận hành mà không cần pin lưu trữ. Pin lưu trữ thường được lựa chọn khi cần sử dụng điện vào buổi tối hoặc dự phòng cho các tải phù hợp.
9.3. Inverter có vai trò gì trong hệ thống điện mặt trời?
Inverter chuyển đổi điện một chiều DC từ tấm pin thành điện xoay chiều AC để cấp cho tải hoặc vận hành theo cấu hình kết nối lưới. Với hệ hybrid, inverter còn có thể quản lý việc nạp và xả pin lưu trữ.
9.4. Điện mặt trời có sử dụng được khi mất điện không?
Điều này phụ thuộc vào loại hệ thống. Hệ hòa lưới thông thường sẽ ngừng cấp điện khi lưới mất điện. Hệ hybrid có chức năng dự phòng và được đấu nối đúng thiết kế có thể tiếp tục cấp điện cho các tải được hỗ trợ.
9.5. Cấu tạo hệ thống điện mặt trời cho nhà xưởng có gì khác nhà ở?
Nguyên lý cơ bản tương tự, nhưng hệ thống nhà xưởng thường cần xem xét kỹ hơn về công suất tải, lịch vận hành máy móc, kết cấu mái, chiều dài đường dây và phương án bảo vệ. Việc thiết kế cần dựa trên khảo sát thực tế thay vì áp dụng một cấu hình chung cho mọi công trình.
9.6. Làm thế nào để hệ thống điện mặt trời hoạt động ổn định lâu dài?
Cần lựa chọn thiết bị phù hợp, thiết kế và thi công đúng kỹ thuật, kiểm tra hệ thống bảo vệ, theo dõi dữ liệu vận hành và thực hiện bảo trì theo hướng dẫn của nhà sản xuất. Khi phát hiện cảnh báo hoặc dấu hiệu bất thường, nên liên hệ kỹ thuật viên để kiểm tra.
10. Kết luận
Hiểu rõ cấu tạo hệ thống điện mặt trời là bước đầu tiên để lựa chọn giải pháp phù hợp với nhu cầu sử dụng điện và ngân sách đầu tư. Mỗi thành phần, từ tấm pin, inverter, pin lưu trữ đến khung giá đỡ, dây dẫn và thiết bị bảo vệ, đều có vai trò riêng trong việc tạo ra điện năng và duy trì vận hành an toàn.
Một hệ thống hiệu quả không nhất thiết phải có công suất lớn nhất, mà cần được thiết kế đồng bộ, đáp ứng nhu cầu thực tế và có phương án hỗ trợ kỹ thuật rõ ràng.
Nếu bạn đang tìm hiểu giải pháp điện mặt trời cho gia đình, doanh nghiệp hoặc nhà xưởng, hãy liên hệ Quyết Thắng Solar để được tư vấn và khảo sát phương án phù hợp.
Quyết Thắng Solar – Đồng hành cùng doanh nghiệp trên hành trình khai thác năng lượng mặt trời hiệu quả.
Liên hệ tư vấn theo quy mô hóa đơn điện:
- Hóa đơn điện dưới 50 triệu đồng/tháng (hộ gia đình, cửa hàng, xưởng nhỏ): 0866.657.558
- Hóa đơn điện trên 50 triệu đồng/tháng (nhà máy, kho lạnh, khu công nghiệp): 0945.617.999
Hoặc gửi yêu cầu qua trang liên hệ Quyết Thắng Solar.
